Ce qu'il faut intégrer
- Installation électrique : Choisir le bon fil électrique est fondamental pour la sécurité, la durabilité et la conformité aux normes de votre habitation.
- Codes couleurs fils électriques : Le bleu indique le neutre, le rouge ou noir la phase, et le vert-jaune la terre, assurant une identification claire et sécurisée des circuits.
- Section du fil : La section (1,5, 2,5, 6 ou 10 mm²) doit correspondre à l'usage prévu et être protégée par un disjoncteur adapté pour éviter les surchauffes.
- Gaines ICTA : Utiliser des protections mécaniques comme les gaines rigides ou ondulées est obligatoire pour préserver l’intégrité des câbles dans les murs ou environnements humides.
- Vérifier la continuité de la terre : La prise de terre est essentielle pour éviter les risques d’électrocution, surtout dans les installations anciennes ou modifiées.
Dans les maisons d’antan, on croisait encore des fils gainés de tissu et des boîtiers en bakélite - un héritage parfois fragile, mais chargé d’histoire. Aujourd’hui, derrière nos murs lisses, circule un réseau invisible qui fait tourner la machine : l’électricité. Chaque prise, chaque interrupteur, repose sur un choix fondamental, trop souvent négligé : celui du fil électrique. Pas très glamour, certes. Pourtant, ce détail décide en grande partie de la sécurité, de la durabilité et du confort de votre intérieur. Et mine de rien, choisir le bon conducteur, c’est poser les bases d’un foyer serein.
Les fondamentaux pour identifier le fil électrique adéquat

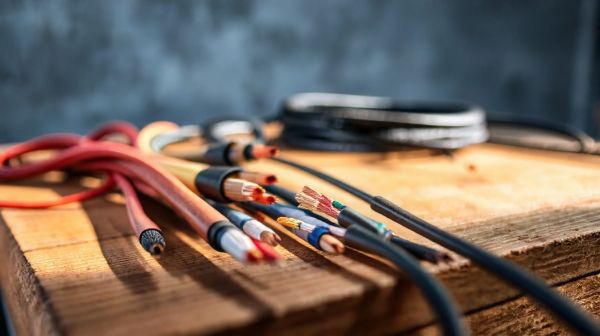

Avant de brancher le moindre appareil, il faut comprendre ce qu’on a sous les doigts. Un fil électrique, ce n’est pas juste un bout de métal entouré de plastique. C’est un système pensé pour transporter l’énergie en toute sécurité. L’âme, souvent en cuivre, assure la conduction. Elle peut être rigide - un seul brin - ou souple, composée de plusieurs torons. Cette dernière est plus facile à manœuvrer dans les gaines ou les boîtes de dérivation, idéale pour les raccordements complexes. Le cuivre reste le matériau de référence pour sa conductivité et sa résistance à la corrosion.
Autour de cette âme, l’isolant joue un rôle de bouclier. Le PVC, en général de couleur bleue, rouge, noire ou vert-jaune, protège contre les chocs électriques et les frottements. Il doit être conforme à la norme NF C 15-100, gage d’un niveau de sécurité acceptable. Certaines installations exigent des gaines ICTA - rigides et étanches - pour passer dans les murs ou sous les sols. Elles protègent le fil contre les écrasements et l’humidité, surtout dans les pièces humides comme la salle de bain ou la cuisine.
Et pour garantir la sécurité de votre foyer et la conformité aux normes, chaque projet exige une expertise précise - https://conseilsdemeubles.fr/travaux/comment-choisir-le-bon-fil-electrique-pour-vos-installations.php.
Comprendre l'âme du conducteur
Le matériau et la structure de l’âme déterminent la capacité du fil à transporter le courant sans surchauffer. Le cuivre est largement préféré pour sa performance, même s’il coûte plus cher que l’aluminium. Un fil rigide est plus simple à encastrer en ligne droite, tandis qu’un fil souple s’adapte mieux aux coudes serrés. Le choix dépend du type de pose et du matériel utilisé.
Le rôle crucial de l'isolant PVC
L’isolant ne sert pas qu’à colorer les fils. Il empêche tout contact accidentel avec la partie conductrice. Il doit résister à la chaleur, aux UV et à l’humidité. Dans les combles ou les garages, des gaines ondulées peuvent remplacer l’ICTA, mais la protection reste essentielle pour éviter les courts-circuits.
Le décryptage des codes couleurs
Les couleurs ne sont pas là pour faire joli. Elles suivent une logique stricte : le bleu pour le neutre, le rouge ou le noir pour la phase, et le vert-jaune pour la terre. Cette uniformité permet à tout électricien de repérer les circuits en un coup d’œil. En cas de panne ou de modification, cette normalisation sauve du temps - et parfois bien plus.
Comparatif des sections selon vos besoins énergétiques
La section du fil, exprimée en mm², détermine sa capacité à supporter un courant sans surchauffer. Trop fine, elle devient un risque d’incendie. Trop épaisse, elle coûte inutilement cher et est difficile à manipuler. Chaque circuit a ses exigences. L’éclairage, peu gourmand, passe très bien en 1,5 mm². Les prises de courant, surtout si elles accueillent des appareils puissants, exigent du 2,5 mm². Pour les équipements comme le chauffe-eau, le four ou la plaque induction, il faut monter à 6 mm², voire 10 mm² pour des puissances très élevées.
Chaque section doit être protégée par un disjoncteur adapté. Un fil de 2,5 mm² n’a pas le droit d’être protégé par un disjoncteur de 32 A, sous peine de surchauffe. La norme impose des correspondances strictes entre section, intensité et protection.
Puissance et sécurité thermique
Un fil mal dimensionné chauffe. Et cette chaleur s’accumule, surtout si le fil est enfermé dans une gaine sans aération. À terme, l’isolant fond, le courant fuse, et le risque d’incendie devient réel. Ce n’est pas une hypothèse lointaine : des dizaines de départs de feu ont pour origine un câblage inadapté.
Choisir le calibre par usage
Adapter la section à l’usage, c’est prévoir. Une cuisine moderne avec four, lave-vaisselle et micro-ondes demandera des circuits dédiés. Même chose pour une salle de bain avec sèche-serviette électrique. L’erreur serait de tout brancher sur une même ligne en 2,5 mm² - vite saturée.
| ⚡ Section (mm²) | 🔌 Intensité max (A) | 🏠 Usage type | 🛡️ Protection disjoncteur |
|---|---|---|---|
| 1,5 | 16 | Éclairage | 16 A |
| 2,5 | 20 | Prises de courant | 20 A |
| 6 | 32 | Four, chauffe-eau | 32 A |
| 10 | 45 | Plaque induction, borne de recharge | 40-50 A |
Les équipements indispensables pour un câblage réussi
Que vous soyez bricoleur averti ou simplement curieux de comprendre votre installation, certains outils sont incontournables. Sans eux, chaque manipulation devient un coup de poker.
Courant fort contre courant faible
Distinguer le courant fort (230 V) du courant faible (48 V ou moins) est fondamental. Le premier alimente vos lampes et machines. Le second transporte des données : câbles RJ45 pour internet, fils coaxiaux pour la télévision, ou bus pour la domotique. Confondre les deux ? C’est l’appareil qui part en fumée. Et il n’y a pas de retour en arrière.
Gaines et protections mécaniques
Encastrer un fil nu dans un mur ? Interdit. Même en apparent, il faut le protéger. Les gaines rigides (ICTA) ou ondulées (type "goulotte") évitent les écrasements, les rayures et l’humidité. Dans les combles, une gaine passe sous un solivage, protège contre les rongeurs. En extérieur, elles résistent aux UV.
- 🔧 Pince à dénuder : pour enlever l’isolant sans abîmer le cuivre
- 📏 Perroquet ou mètre ruban : pour mesurer les distances, surtout dans les gaines
- 🧪 Multimètre : pour vérifier la continuité du circuit et absence de court-circuit
- 📦 Rouleaux de fils aux normes NF : inutile d’économiser sur ce point, la sécurité n’est pas négociable
- 🔌 Boîtes de dérivation étanches : pour regrouper les connexions en toute sécurité
L’art de l’installation : conseils pour une maison durable
Installer un fil électrique, ce n’est pas juste le faire tenir. C’est penser à demain. À l’ajout d’un radiateur dans une chambre, à la transformation d’un garage en bureau, ou à l’arrivée d’une borne de recharge. L’électricité, c’est comme le rangement : si on n’anticipe pas, on s’arrache les cheveux plus tard.
Les gaines doivent toujours contenir un peu de vide. Pourquoi ? Parce que vous aurez peut-être besoin d’y glisser un nouveau fil. En oublier une maintenant, c’est refaire tout le mur dans dix ans. Et croyez-moi, ce n’est pas ce que vous voudrez à ce moment-là. Autre règle d’or : le repérage. Chaque circuit doit être clairement étiqueté dans le tableau électrique. "Cuisine", "Chambre 1", "Prises salon" - rien de fantaisiste. En cas de panne, vous gagnerez un temps précieux.
Et surtout, la terre. Trop souvent négligée, surtout dans les anciennes installations, elle est pourtant le dernier rempart contre l’électrocution. Vérifier la continuité de la prise de terre, c’est une étape obligatoire. Sans elle, un appareil défectueux peut devenir mortel. Ce n’est pas une simple formalité : c’est une sauvegarde.
Anticiper les évolutions futures
Prévoir des circuits en surplus peut paraître excessif. Pourtant, avec l’essor des objets connectés, des purificateurs d’air ou des systèmes de climatisation, la demande en prises ne cesse d’augmenter. Mieux vaut un conduit vide que des rallonges partout.
L'importance du repérage lors des travaux
Un tableau électrique bien organisé, avec des étiquettes lisibles et des disjoncteurs bien identifiés, est un vrai luxe. Pendant les travaux, prenez deux minutes pour noter chaque modification. Vos successeurs - ou vous dans cinq ans - vous remercieront.
Vérifier la continuité de la terre
Un test de continuité de la terre peut se faire avec un multimètre. Si la résistance est trop élevée, le circuit est inefficace. Dans une installation ancienne, cette vérification est cruciale. La terre, ce n’est pas une option. C’est une obligation de sécurité.
Maintenir la pérennité de votre réseau électrique
Un bon câblage, c’est comme un bon jardin : il faut l’entretenir. Avec le temps, les fils s’oxydent, les connexions se desserrent, les gaines se craquellent. Une installation datant d’avant les années 1980 mérite une attention particulière. Les gaines en tissu, les fils en caoutchouc durci, les fusibles en porcelaine - autant de signes d’un système obsolète, potentiellement dangereux.
Le serrage des bornes est une règle d’or. Un fil mal serré chauffe par résistance. À la longue, il fond, provoque des arcs électriques, et peut enflammer les matériaux environnants. Ce n’est pas un scénario catastrophe : c’est une cause fréquente d’incendie domestique. Pourtant, cela se règle en quelques tours de tournevis, avec un outil adapté.
Signes d'usure des anciens câblages
Si vous voyez des fils gainés de tissu, des boîtiers en bakélite, ou des fils qui se cassent au toucher, c’est un signal d’alarme. Même chose si vous sentez une odeur de brûlé en utilisant certaines prises. Il est temps de faire appel à un professionnel.
La règle d'or du serrage des bornes
Chaque connexion - dans une prise, un interrupteur ou un tableau - doit être serrée à la bonne force. Trop lâche : risque de chauffe. Trop fort : on écrase le cuivre, on fragilise le fil. Une pince dynamométrique existe pour ça, mais même sans, on sent quand c’est juste.
Questions fréquentes sur le sujet
J'ai trouvé des fils oranges dans mon mur, à quoi servent-ils ?
Les fils oranges ne sont pas normés, mais ils sont souvent utilisés comme fils de navette dans les montages va-et-vient. Ils relient deux interrupteurs pour commander une même lampe depuis deux endroits. Attention : leur présence ne suit pas les codes habituels, donc il faut bien vérifier leur fonction avant toute manipulation.
Puis-je mélanger des fils souples et rigides dans une boîte de dérivation ?
Techniquement, oui, mais seulement si les bornes sont compatibles. Les connecteurs automatiques (type Wago) acceptent les deux types. En revanche, les vis ne serrent pas de la même façon un brin rigide et un toron souple. Un mauvais contact peut en résulter, d’où un risque de surchauffe.
Le câblage pour bornes de recharge voiture électrique suit-il les mêmes règles ?
Oui, mais à plus forte puissance. Une borne nécessite une ligne dédiée, souvent en 6 mm² ou 10 mm², protégée par un disjoncteur différentiel. Elle doit être raccordée directement au tableau électrique, sans dérivation. L’installation doit respecter la norme NF C 15-100 et faire l’objet d’un certificat d’installation.
